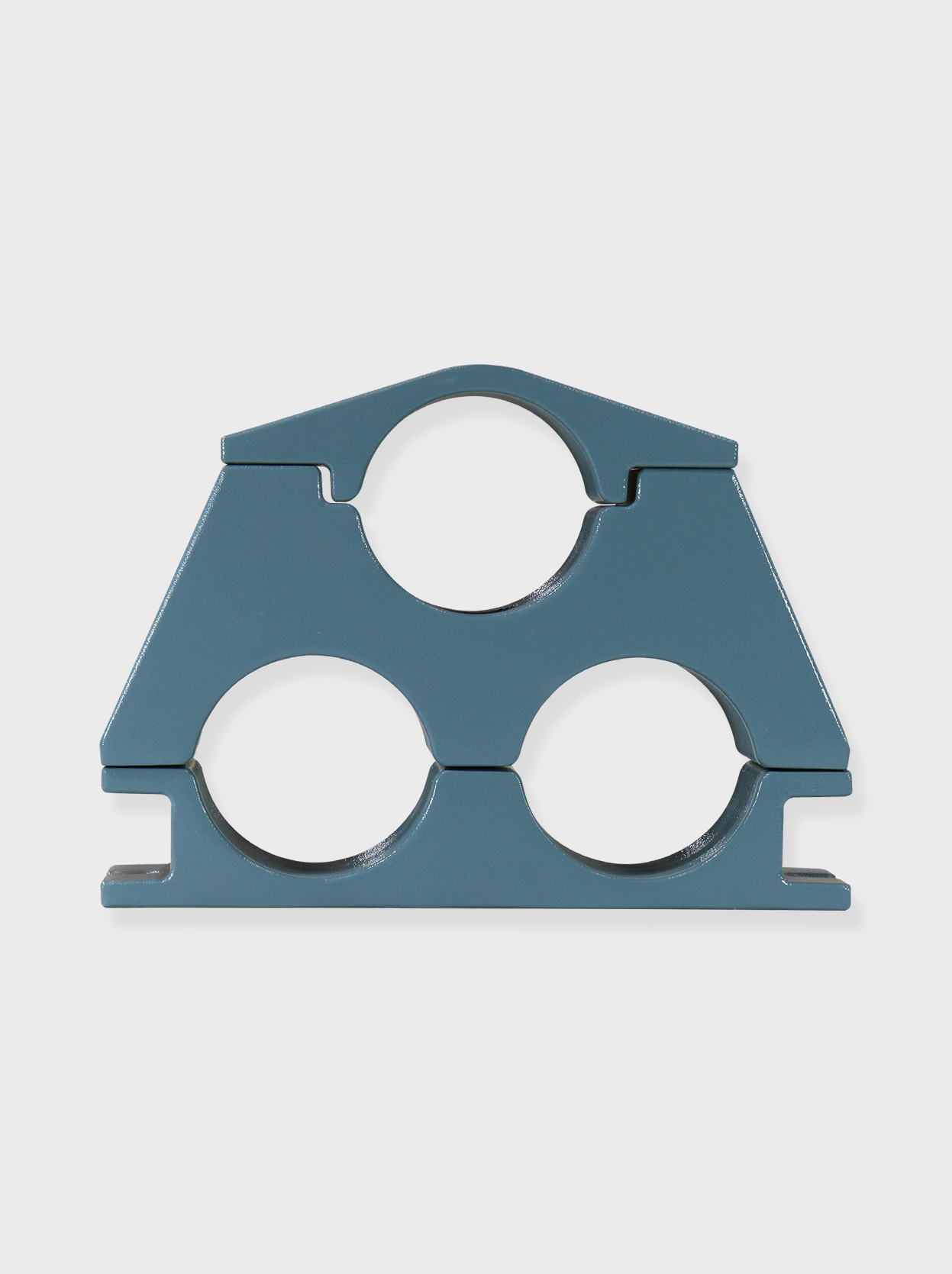

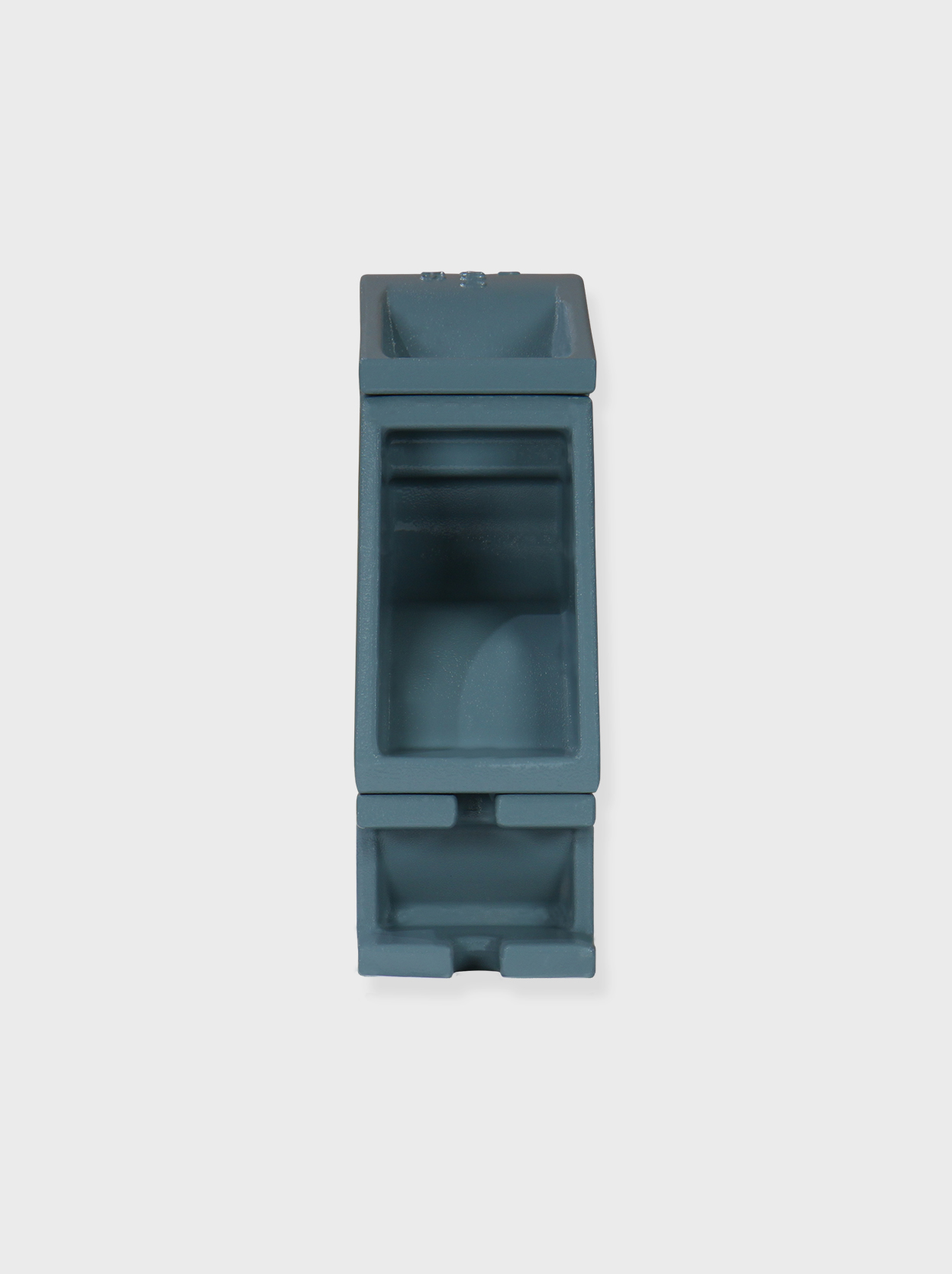

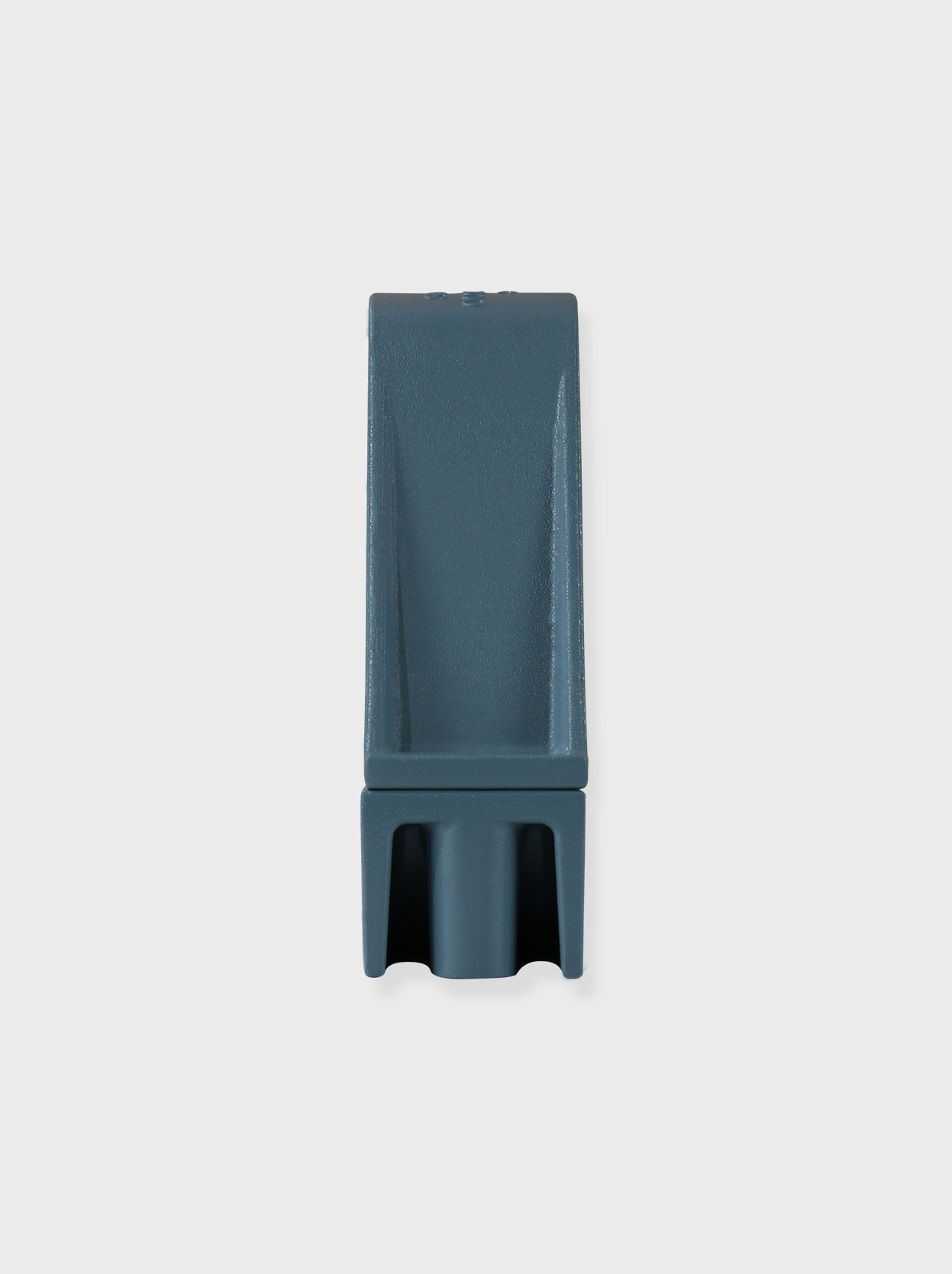

지중케이블 고정받침 (삼상단말 고정용)
지중케이블 고정받침 (삼상단말 고정용)

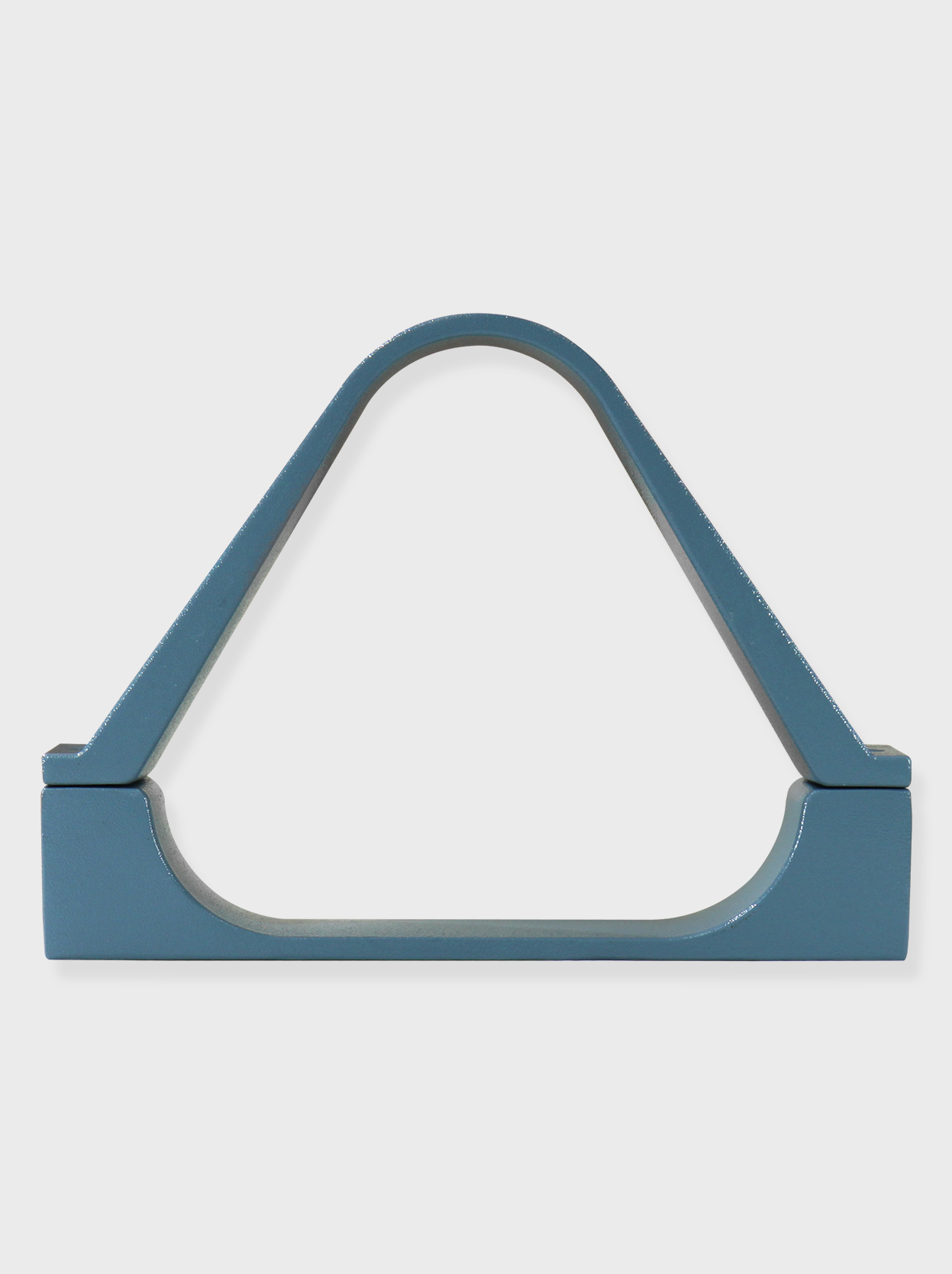

지중케이블 고정받침 (삼상중간 구속용)
지중케이블 고정받침 (삼상중간 구속용)

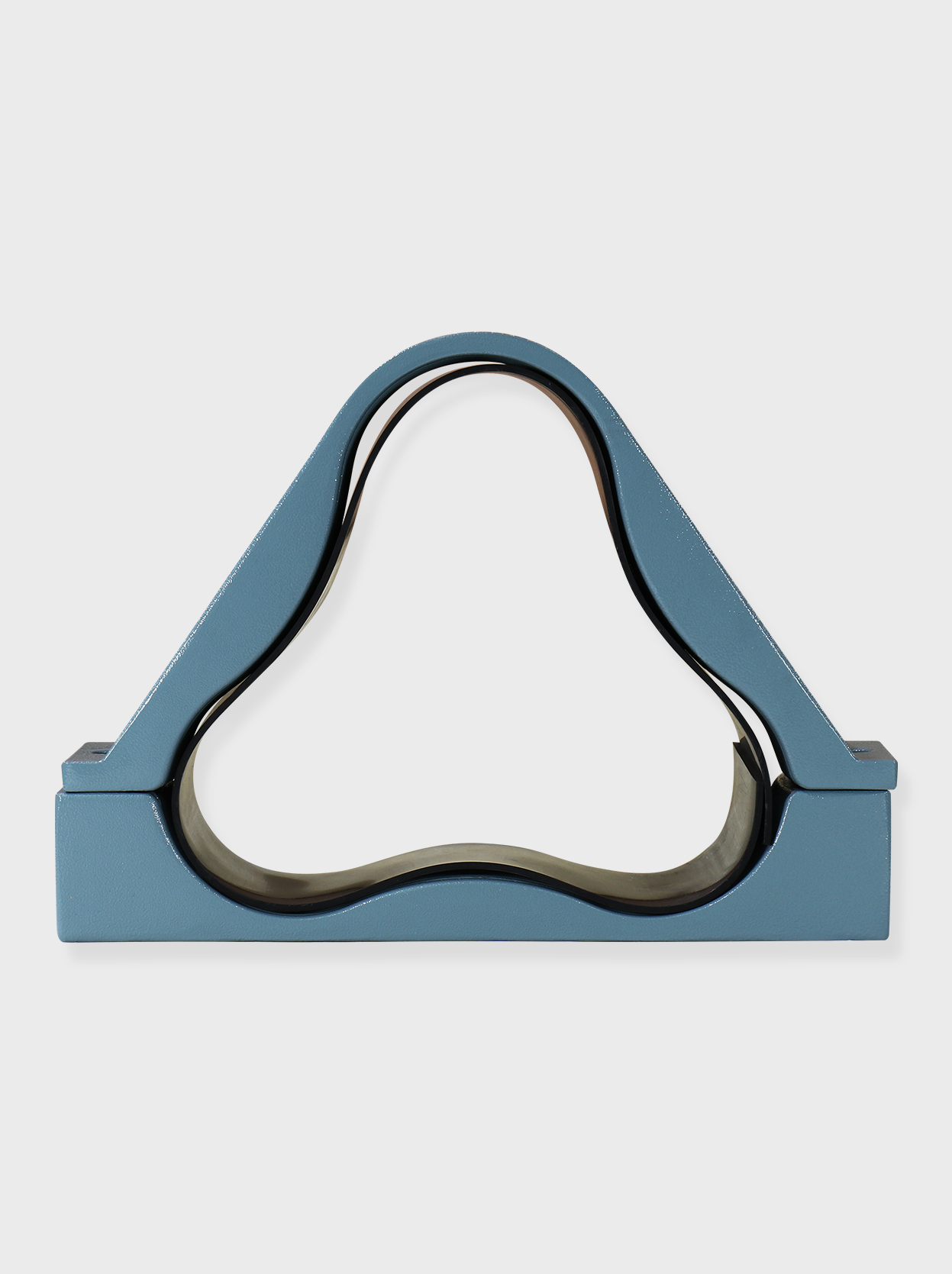

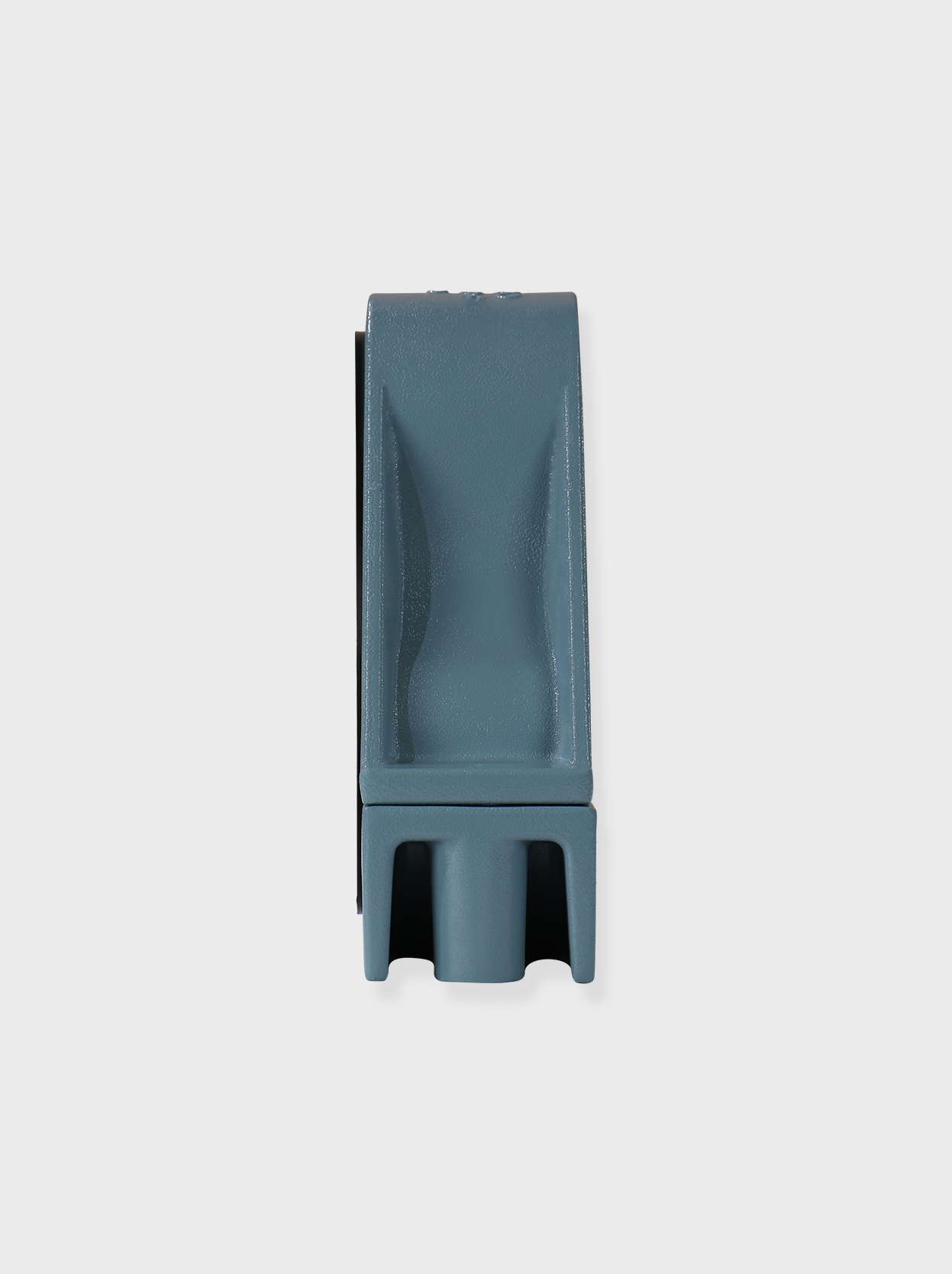

지중케이블 고정받침 (삼상진동 방지용)
지중케이블 고정받침 (삼상진동 방지용)
상이격용 고정받침
기능 및 용도
스네이크 변곡점에 설치하며 스네이크 폭 불균형에 대한 케이블의 축력 차이를 구속,
스네이크 단말부의 스네이크 반피치의 축력을 구속 할 목적으로 사용, 선형 변경부에서 케이블의 선형 상태를 유지
| 제품 항목 | 제품 |
|---|---|
| 상이격용 고정받침 | 삼상 단말고정용 |
| 삼상 중간구속용 | |
| 삼상 진동방지용 | |
| 스페이서 |
종류 및 규격
| 한전표준구매규격 | 자재번호 | 품명 | 규격 |
|---|---|---|---|
| GS-5975-0170 | 127223 | 345kV 상이격용 케이블 고정받침 | 삼상 중간구속용 345KV XLPE 2,500mm²용 |
| 127224 | 345kV 상이격용 케이블 고정받침 | 삼상 단말고정용 345KV XLPE 2,500mm²용 | |
| 127225 | 345kV 상이격용 케이블 고정받침 | 삼상 진동방지용 345KV XLPE 2,500mm²용 | |
| 127226 | 345kV 상이격용 스페이서 | 345KV XLPE 2,500mm²용 | |
| 127227 | 345kV 상이격용 케이블 고정받침 | 삼상 중간구속용 345KV XLPE 2,000mm²용 | |
| 127228 | 345kV 상이격용 케이블 고정받침 | 삼상 단말고정용 345KV XLPE 2,000mm²용 | |
| 127229 | 345kV 상이격용 케이블 고정받침 | 삼상 진동방지용 345KV XLPE 2,000mm²용 | |
| 127230 | 345kV 상이격용 스페이서 | 345KV XLPE 2,500mm²용 | |
| 125390 | 154kV 상이격용 케이블 고정받침 | 삼상 중간구속용 154KV XLPE 2,000mm²용 | |
| 125391 | 154kV 상이격용 케이블 고정받침 | 삼상 단말고정용 154KV XLPE 2,000mm²용 | |
| 125392 | 154kV 상이격용 케이블 고정받침 | 삼상 진동방지용 154KV XLPE 2,000mm²용 | |
| 125393 | 154kV 상이격용 스페이서 | 154KV XLPE 2,000mm²용 |
